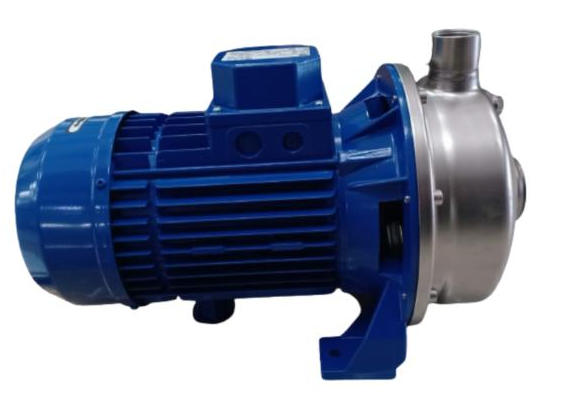

日本荏原EBARA卧式多级增压离心泵的工作原理

一、整体运行逻辑

电机通过联轴器驱动泵主轴持续旋转，介质从泵体进水口进入内部流道，依次流经串联布置的多级叶轮 + 导叶组合。

每一级叶轮对液体做功升压，导叶规整流向、减少能量损耗，压力经过多级叠加后大幅提升，最终从出水口高压送出，完成增压输送。

二、核心部件分工

1. 叶轮

   单根主轴上串联多组叶轮，随轴高速转动。液体进入叶轮中心，在离心力作用下被甩向外缘，流速、压力同步升高，单级完成一次基础增压。
2. 叶轮采用优化水力造型，提升做功效率，降低磨损与气蚀。
3. 导叶

   每级叶轮后方配套导叶，承接甩出的高速液体，将动能转化为压力能，同时理顺水流方向，引导液体平稳进入下一级叶轮
4. 避免涡流、回流造成能量损失，保障多级连续增压效果。
5. 泵体壳体

   主流为节段式结构，各级泵段通过螺栓紧固串联，形成完整流道；高压工况采用单壳体 / 双壳体结构，壳体强度高，可承受内部高压，防止形变与渗漏。
6. 轴封与轴承

   轴端配置机械密封，隔绝泵内介质与外部空间，防止泄漏；轴承组支撑主轴运转，降低转动摩擦，保证长周期运行稳定性。
7. 传动机构

   电机与泵轴通过刚性 / 弹性联轴器连接，传递扭矩，卧式结构搭配底座固定，运行振动小、定位稳固。

三、逐级增压过程详解

1. 启动后，进水侧形成负压，常压液体被吸入泵腔，进入第一级叶轮。

2. 第一级叶轮旋转对液体加压，介质流入对应导叶，动能转化为压力能。

3. 液体顺势进入第二级叶轮，重复升压流程，压力再次提升。

4. 液体依次通过全部叶轮与导叶，压力逐级累积叠加，扬程持续升高。

5. 最终高压液体汇集至出水腔，沿管路向外输送。

四、不同结构机型原理补充

1. 节段式多级泵（MSSA 系列）

   分段壳体逐级叠加，拆装检修便捷，压力逐级均匀提升，多用于市政供水、常规工业增压。

2. 单壳体径向剖分泵（DF 系列）

   整体一体式壳体、中心线支撑，热变形小、运行稳定，适配高温、中高压工况，常用于锅炉给水。

3. 双壳体多级泵（HSB 系列）

   内外双层壳体结构，内壳完成介质输送，外壳承受全部高压，耐压等级更高，密封安全性强，适用于石化、高压除鳞、海水淡化等超高压场景。

五、辅助功能原理

1. 轴向力平衡结构

   多级叶轮运转会产生轴向推力，设备配套平衡盘、平衡鼓等组件，抵消轴向力，避免主轴窜动、部件磨损，延长整机寿命。

2. 冷却与润滑

   轴承、密封部位采用介质自循环或独立润滑冷却结构，高压、高温工况下可持续降温，保障部件正常工作。
