LFX-A 带放大器的小型6分力传感器的特点

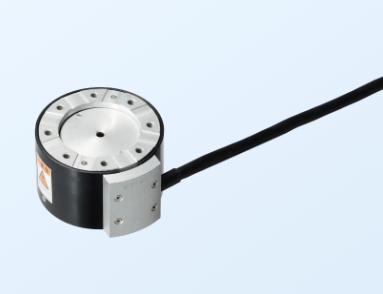

LFX-A  带放大器的小型6分力传感器

LFX-A 是日本 KYOWA 共和公司生产的带放大器的小型 6 分力传感器，以下是关于它的详细介绍：

产品特点小型轻量：直径仅为 66mm，LFX-A-1KN 重量约 210g，LFX-A-3KN 重量约 420g，便于安装和集成到各种设备与实验装置中5。

测量全面：可同时测量直交 3 轴方向的动作力（Fx、Fy、Fz）与各轴周围的力矩（Mx、My、Mz），为力学分析提供全面的数据1。

输出便利：内置放大器，可输出与 6 个物理量成比例的电压信号，并且能够通过 A/D 转换器，将附件中干扰补正系数的相乘、相加输入控制程序，方便与其他设备连接和数据处理5。

精度较高：非线性和滞后均控制在 ±0.5% RO 以内，干扰程度控制在 ±1.5% RO 以内（使用附加的干扰校正系数进行校正后），测量结果准确可靠3。

温度适应性好：温度补偿范围为 0℃至 60℃（无结露现象），零点温度影响和输出温度影响均在 ±0.05%/℃或以内，在一定温度变化范围内能保持稳定的测量性能5。

性能参数5额定容量：有 1kN 和 3kN 两种规格，其中 LFX-A-1KN 型号的 Fx、Fy、Fz 为 ±1kN，Mx、My 为 ±40N・m，Mz 为 ±25N・m；LFX-A-3KN 型号的 Fx、Fy、Fz 为 ±3kN，Mx、My 为 ±100N・m，Mz 为 ±50N・m。

额定输出：以无载荷输出为中心，± 约 1500mV（干涉补正后）。

电源要求：电压为 DC5V±10%，消耗电流为 160mA 或以下。

频率响应：DC～500Hz（截止频率的振幅比 3±1dB）。

电缆规格：采用 0.11mm²、16 对双绞屏蔽线乙烯树脂电缆，电缆长约为 55cm，外径 6.6mm，前端裸线（仅 9 芯）。

工作原理应变片原理：与 LFM-A 类似，LFX-A 内部也是基于应变片作为敏感元件来测量力和力矩。当传感器受到外力作用时，弹性体发生变形，粘贴在弹性体上的应变片随之变形，导致应变片的电阻值发生变化，通过测量电阻值变化来反映所受外力的大小2。

惠斯通电桥电路：采用惠斯通电桥电路来检测应变片电阻值的变化，将四个应变片组成电桥结构，当有外力作用时，电桥平衡被打破，输出一个与外力成正比的电压信号，该信号经过放大器放大、滤波等处理后，得到反映力和力矩大小的测量值，再由内置放大器进行进一步处理和输出。
