DWT-C-SA1 小型三维位移传感器的特点

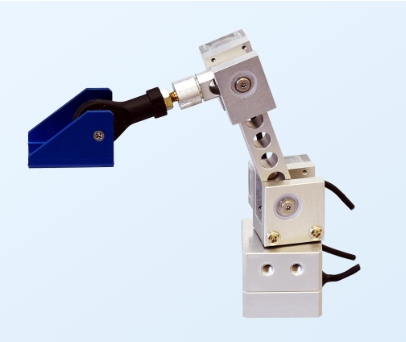

DWT-C-SA1  小型三维位移传感器

特点

体积小巧：高 78.5mm，重量约 50g，属于小型轻量型传感器，对被测物的影响小，可在狭小空间内安装使用。

安装便捷：支持胶粘固定、双面胶固定、L 角 + 螺栓固定等多种安装方式，能适应不同的安装环境和需求。

节省空间与时间：与使用直动式位移计的 3D 测量相比，节省空间，准备时间更短。

可测环绕行为：能够测量摄像头盲区的环绕行为，扩展了测量范围和应用场景。

技术参数

额定容量：3 轴同时测量时，X 轴 0～25mm、Y 轴 - 10～10mm、Z 轴 - 30～0mm；单轴测量时，X 轴 - 15～25mm、Y 轴 - 10～10mm、Z 轴 - 30 至 0mm。

精度指标：非线性 ±1.5% FS（参考坐标系静态），迟滞 ±1.5% FS（参考坐标系静态）。

电气特性：施加电压为直流 5V，电缆为 0.035mm²、4 芯屏蔽乙烯电缆 2m，外径 1.7mm，连接器插头为 NDIS4102（7 针），3 层屏蔽层未连接到主机。

环境特性：允许温度范围为 - 20 至 70°C（无冷凝），温度补偿范围为 - 20 至 70°C（无冷凝）。

机械性能：响应频率为 DC 至 30Hz（灵敏度偏差 ±10%），防护等级为 IP42（JIS C0920）。

应用领域

工业自动化：在机械加工中，可监测刀具在三维空间中的位置变化，实现精确加工；在自动化装配线上，用于检测零部件的三维位移，确保装配精度。

航空航天：监测飞机机翼、起落架等部件在飞行过程中的三维位移，为飞机的结构健康监测和飞行性能评估提供数据支持；在航天器的姿态控制和轨道调整中，测量相关部件的三维位移，保证航天器的准确运行。

建筑工程：对高层建筑、桥梁等大型结构进行健康监测，实时测量结构在风荷载、地震等作用下的三维位移，评估结构的安全性和稳定性；在建筑施工过程中，用于控制施工设备和构件的三维位置，确保施工质量。

医疗设备：在医疗影像设备中，如 CT、MRI 等，精确测量扫描床等部件的三维位移，提高成像精度；在康复治疗设备中，监测患者肢体的三维运动位移，为康复训练提供数据支持。
