DTC-A 夹式位移传感器的特点

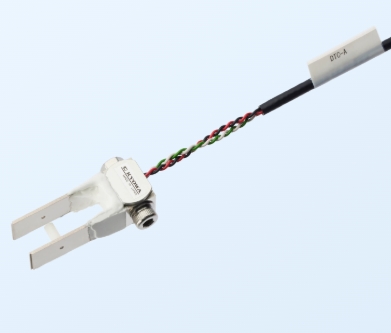

DTC-A  夹式位移传感器

特点

符合标准：前端形状符合 ASTM 标准，适用于以材料试验为主的位移测量。

防过载设计：带有防止过载的止动器，可承受 130% 的安全过载，保护传感器在测量过程中不受损坏。

可定制：可制作 TEDS 对应产品，方便与其他智能设备连接和数据交互。

体积小巧：重量约 20g（不含电缆），尺寸紧凑，便于安装和使用。

技术参数

额定容量：有 2mm（安装槽间隔 8～10mm）、5mm（安装槽间隔 4～9mm）等规格。

精度指标：非线性度、滞后、重复性均在 ±1% RO 以内。

额定输出：2.5mV/V（5000×10-6 应变）+20%，-10%。

电气特性：最大激励电压 10V AC 或 DC，推荐激励电压 2～4V AC 或 DC，输入电阻和输出电阻均为 350Ω±2%，电缆为 0.08mm²、4 芯屏蔽乙烯线 2m，外径 3.2mm，前端裸线。

环境特性：允许使用温度范围为 - 10～60℃，温度补偿范围为 0～50℃，零点温度影响为 ±0.05% RO/℃以内，输出温度影响为 ±0.05%/℃以内。

机械性能：测量力约 4 至 20N（DTC-A-2）、1 至 10N（DTC-A-5），固有频率 DTC-A-2 约为 580Hz，DTC-A-5 约为 215Hz。

应用领域

材料试验：常用于各种材料的裂纹开口部位移测量，可准确监测材料在受力过程中裂纹的扩展情况，为材料的性能研究和质量评估提供数据支持。

建筑结构监测：可用于监测建筑结构中混凝土构件、钢结构等的裂缝发展情况，及时发现结构的安全隐患，保障建筑的安全性。

机械制造：在机械加工过程中，可监测刀具与工件之间的相对位移，确保加工精度；也可用于机械设备的故障诊断，通过监测关键部件的位移变化，判断设备是否存在异常磨损、松动等问题。
