DTPA-A 拉线式位移传感器的特点

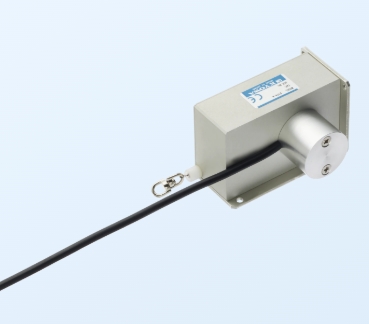

DTPA-A  拉线式位移传感器

原理

通过电位器把检测位移用的钢丝绳的伸缩量转换为电气量，从而实现位移测量。当与被测物体连接的钢丝绳发生伸缩时，带动内部电位器的电刷移动，改变电位器的电阻值，进而输出与位移量成比例的电信号。

特点

使用特殊钢丝绳：采用不易弯折扭结的钢丝绳，保证了在拉伸过程中的稳定性和可靠性，减少因钢丝绳损坏而导致的测量误差和设备故障。

高响应性：具有较高的响应速度，在额定容量的行程时相当于 1000mm/s，能够快速准确地捕捉被测物体的位移变化，适用于对动态位移测量要求较高的场合。

结构可靠：采用新的卷线结构，不易发生故障，提高了传感器的稳定性和使用寿命，降低了维护成本。

安装便利：小型轻量，安装容易，能够方便地安装在各种设备和结构上，对安装空间要求较低，可适应不同的安装环境。

测量力固定：测量力约 2N（最大 2.8N），固定的测量力可以确保对被测物体的作用力保持稳定，不会因测量力的变化而影响测量结果，也不会对被测物体的运动状态产生较大干扰。

测量可用应变仪：可以用应变测量仪进行测量，方便与其他测量设备配合使用，实现更精确、更全面的测量和数据采集。

技术参数

额定容量：有 500mm、1000mm、2000mm、5000mm 等多种规格。

非线性：±0.3% RO 或以内。

滞后：±0.3% RO 或以内。

反复性：0.1% RO 或以下。

额定输出：2.5mV/V（5000×10-6 应变量）±10%。

环境特性：允许使用温度范围为 - 10～80℃（无结露现象），温度补偿范围为 0～70℃（无结露现象），零点温度影响为 ±0.05% RO/℃或以内，输出温度影响为 ±0.05%/℃或以内。

应用领域

环保领域：可用于污水处理厂中污泥处理设备的位移监测，如污泥刮板的移动距离测量，确保污泥处理过程的正常运行；也可用于垃圾处理设备中，测量垃圾压缩装置等部件的位移，实现对垃圾处理过程的精确控制。

化工领域：在化工生产中的反应釜搅拌器升降控制、物料输送管道中阀门的开度测量等方面有广泛应用，有助于实现化工生产过程的自动化控制和精确计量。

电子领域：在电子制造设备中，如半导体芯片生产线上的光刻机、蚀刻机等，用于精确控制工作台和加工头的位移，保证芯片制造的精度；还可用于电子元件测试设备中，测量测试探头与元件之间的距离变化，确保测试的准确性和稳定性。
