TPS-A 放大器内置式扭矩传感器的特点

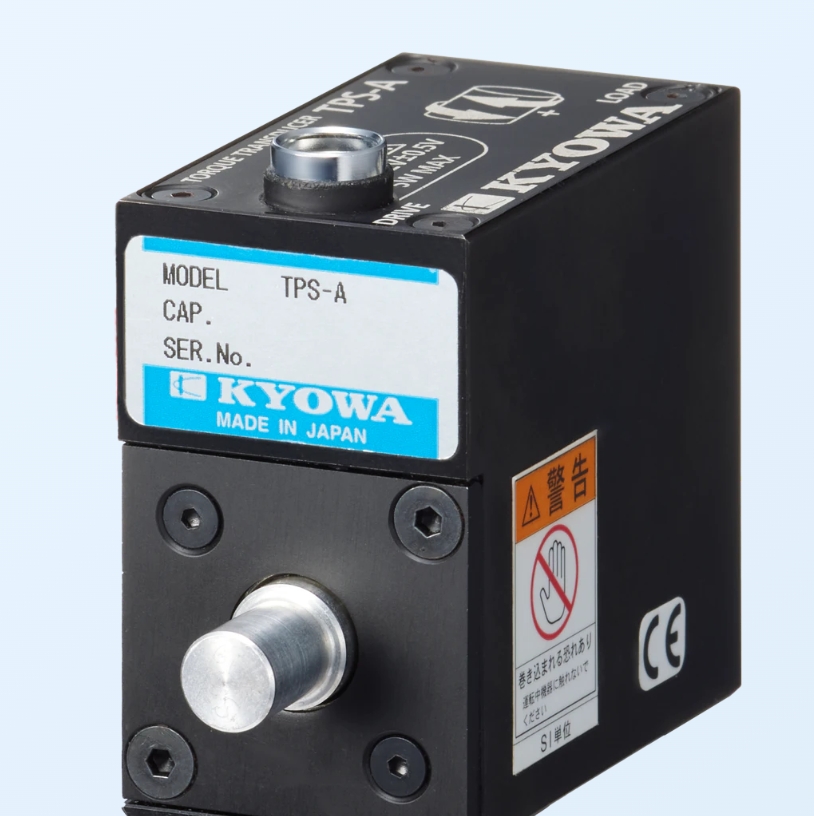

TPS-A  放大器内置式扭矩传感器

小型轻量、采用非接触式传送, 放大器内置式扭矩传感器。通过采用非接触传送化提高维修性。额定容量：±0.1N・m～±5kN・m 额定输出：5V±4%（负载电阻5kΩ或以上（01NM～2NM为2kΩ或以上））最高回转速度：15000rpm（±0.1N・m～±2N・m）, 5000rpm（±5N・m～±500N・m）, 4000rpm（±1kN・m）, 3000rpm（±5kN・m）

主要特点

小型轻量：整体体积小、重量轻，便于安装和集成到各种设备和系统中，对安装空间要求较低。

非接触式传送：采用非接触式传送技术，提高了维修性，减少了因接触部件磨损等问题导致的维护需求，延长了使用寿命，也增强了系统的稳定性。

放大器内置：内置放大器，可直接输出 ±5V 的电压信号，方便与其他设备连接和数据采集，无需额外配置放大器，简化了测量系统的结构。

带旋转输出功能：具有 4 脉冲 / 旋转的旋转输出功能，可用于测量旋转速度或确定旋转位置等，为系统提供更多的测量信息。

无键槽摩擦连接：除 TPS-A-5KNM 外，采用无键槽、摩擦连接型联轴器的标准规格，能消除因键的间隙而引起的测量误差，提高测量精度。

薄型可并列放置：TPS-A-01NM、05NM、1NM、2NM 为宽 30mm 的薄型设计，可以并列放置进行测量，适用于需要多个传感器同时测量的场景。

技术参数

额定容量：范围为 ±0.1N・m～±5kN・m，可满足不同扭矩测量范围的需求。

额定输出：5V±4%（负载电阻 5kΩ 或以上，01NM～2NM 为 2kΩ 或以上）。

最高回转速度：±0.1N・m～±2N・m 时为 15000rpm；±5N・m～±500N・m 时为 5000rpm；±1kN・m 时为 4000rpm；±5kN・m 时为 3000rpm。

非线性：±0.1% RO 或以内，测量结果的线性度高，测量误差小。

滞后：±0.1% RO 或以内，在加载和卸载过程中，测量值的滞后现象不明显。

允许使用温度范围：-10～70℃（无结露现象）。

温度补偿范围：-10～60℃（无结露现象）。

零点温度影响：±0.03% RO/℃或以内。

输出温度影响：±0.1%/℃或以内。

放大器的截止频率：1.5kHz（截止点的振幅比 - 3±1dB）。

SN 比：50dB 或以上（不旋转时），抗干扰能力较强。

电源：DC12V±0.5V。

消耗电流：约 0.4A 或以下（DC12V 供电时）。

安全过载：200%。

保护等级：IP40（IEC 60529）。
