PHL-A 高低温用小型压力传感器的特性

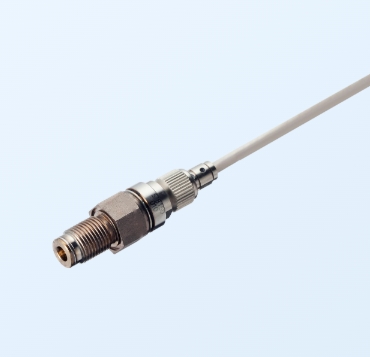

PHL-A  高低温用小型压力传感器

PHL-A 高低温用小型压力传感器是日本共和 KYOWA 的产品，以下是具体介绍：

技术参数

额定容量：1MPa 至 50MPa。

精度指标非线性：±0.3％RO 或以内（2MPa 或以下为 ±0.5％RO 或以内）。

滞后：±0.2％RO 或以内（2MPa 或以下为 ±0.5％RO 或以内）。

重复性：0.2％RO 或以内。

温度特性PHL-A-A 允许使用温度范围：-40℃至 150℃。

PHL-A-B 允许使用温度范围：-196℃至 210℃（电缆前端接头为 - 25℃至 85℃）。

PHL-A-A 温度补偿范围：-20℃至 150℃。

PHL-A-B 温度补偿范围：-196℃至 200℃（电缆前端接头为 - 25℃至 85℃）。

零点温度影响：±0.03％RO/℃或以内（3MPa 或以下为 ±0.05％RO/℃或以内）。

输出温度影响：±0.03％/℃或以内。

电气特性最大激励电压：6V AC 或 DC。

推荐激励电压：1V 至 3V AC 或 DC。

输入电阻：350Ω±2％。

输出电阻：350Ω±2％。

机械特性安全过载：150％。

固有频率：型号不同有所不同，如 PHL-A-1MP 约 48kHz，PHL-A-50MP 约 294kHz。

重量：约 20g（不含电缆）。

材料：液体接触部位 SUS630。

防护等级：PHL-A-A 为 IP67（IEC 60529）；PHL-A-B 为 IP64（IEC 60529）。

安装螺纹：G1/8 外螺纹。

产品特点

高低温适应性强：可在 - 196℃至 210℃（PHL-A-B）或 - 40℃至 150℃（PHL-A-A）的环境温度下工作，温度补偿范围也较宽，能在高低温环境中保持稳定的性能，确保压力测量的准确性。

小型轻量：体积小、重量轻，便于安装在空间有限的设备或系统中，不会对被测物体或系统造成较大负担，也便于布线和更换电缆。

高响应性：前端部采用的精加工平面隔膜可确保良好的高响应性动态特性，能够快速准确地感知压力变化并输出相应信号。

高精度测量：非线性、滞后和重复性等精度指标良好，能为高低温环境下的压力测量提供可靠的数据支持。

应用领域

航空航天：用于飞行器在高空飞行时的高低温环境下，对发动机燃油压力、液压系统压力、座舱压力等进行测量，确保飞行安全和飞行器的正常运行。

汽车制造：在汽车发动机的高低温测试、冷却系统压力监测、空调系统压力测量等方面发挥作用，有助于提升汽车的性能和可靠性。

能源化工：在石油化工的低温冷冻、高温裂解等工艺中，对管道、反应釜、储罐等的压力进行监测；在 LNG、LPG 的储存和运输过程中，对罐内压力进行测量。

科研实验：适用于物理、化学、材料科学等科研领域中，在高低温实验环境下对各种压力进行精确测量，为科学研究提供准确的数据。
