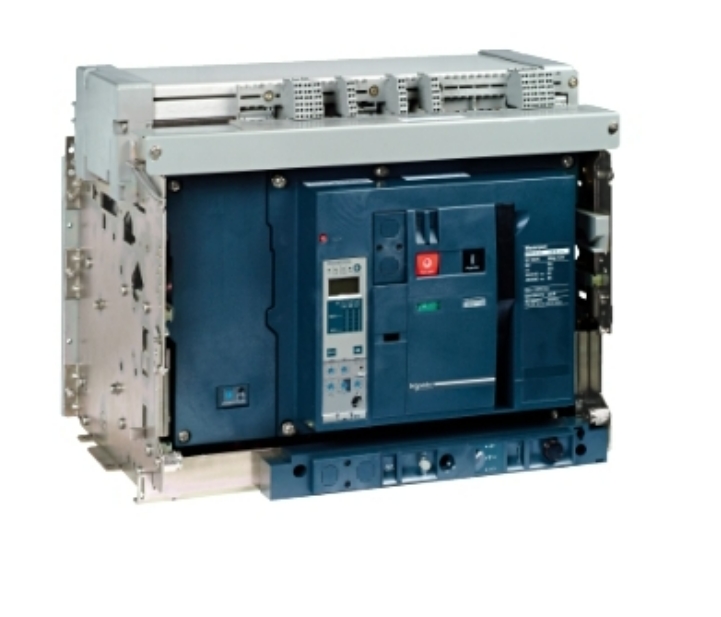

SCHNEIDER施耐德空气断路器47218特征

电气参数：额定电流：800A（40℃时）。

额定绝缘电压：1000V AC（50/60Hz）。

额定冲击耐受电压：12kV。

额定工作电压：690V AC（50/60Hz）。

分断能力：在 525V AC 和 690V AC 电压下，额定极限短路分断能力（Icu）为 42kA；在 220V-415V AC、440V AC 电压下，Icu 为 50kA。

短时耐受电流：20kA（3s）、42kA（0.5s）和 42kA（1s）。

机械性能：机械寿命：12500 次（不维护）。

电气寿命：在 690V AC 时为 3000 次，在 440V AC 时为 6000 次。

分断时间：25ms。

闭合响应时间：最大 50ms。

结构特点：极数：4 极，中性线位于左侧。

安装类型：抽屉式，方便安装与维护。

相间距：70mm。

外形尺寸：高度 322mm，宽度 358mm，深度 276.5mm。

功能特性：具有隔离功能，符合 IEC 60947-2 标准；使用类别为 Category B；无内置保护功能，需配合其他保护单元使用；短路瞬时保护电流为 81kA-99kA。

环境适应性：运行温度：-25℃至 70℃。

贮存环境温度：-40℃至 85℃。

污染等级：3 级。

环保特性：属于 Green Premium 产品，符合欧盟 ROHS 指令，无汞，满足相关环保要求。
