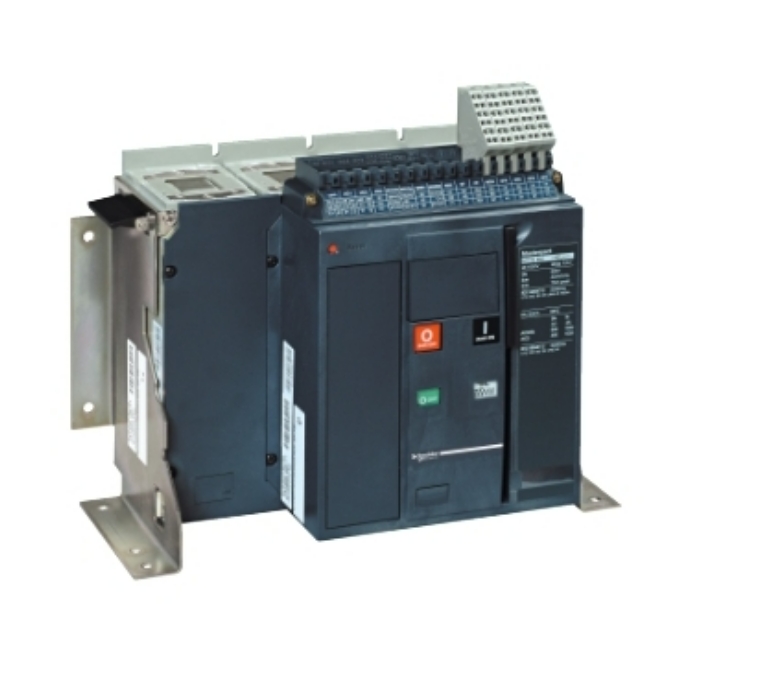

SCHNEIDER施耐德空气断路器47128的特征

基本参数：

额定电压：690V。

额定电流：630A 至 1600A。

分断能力：50KA（220/415V 时为 50KA，440V 时为 50KA，525V 时为 42KA，690V 时为 42KA）。

额定绝缘电压：1000V。

额定冲击耐受电压：12KV。

结构设计：

极数：3 极。

安装方式：固定式，尺寸为 301mm×276mm×196mm。

连接方式：可采用后连接（水平、垂直）、前连接（适用于 3200A 以下）和混合连接方式。

内部结构：触点串联在三相主电路中，通过手动扳动按钮控制合分，由电磁脱扣器、欠压脱扣器和热脱扣器实现自动分断，具备短路、欠压、过载保护功能。

保护功能：具有过载、短延时、瞬动、接地保护等功能，可对电路和设备起到良好的保护作用，防止因故障导致的设备损坏和安全事故。

测量与通讯：可配备 MIC 2.0、MIC 5.0A、MIC 6.0A 等控制单元，部分控制单元具有电流测量功能，通过内置的 1 级精度电能测量功能和能耗监测，可全面提高节能增效能力。

操作与寿命：操作方式包括手动操作，机械寿命可达 12500 次，在 690V 电压下电气寿命为 3000 次，440V 电压下电气寿命为 6000 次，可满足长期使用需求。
