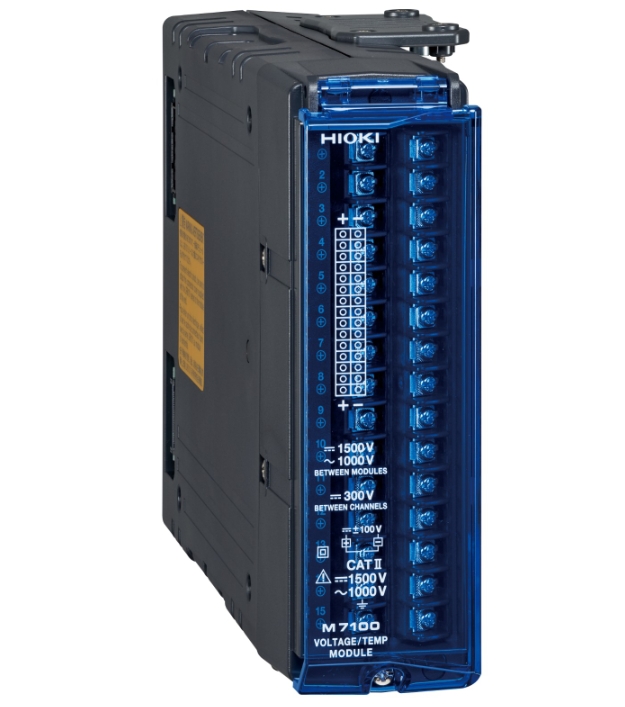

HIOKI日置电压·温度模块M7100的特点

·适用于600 V~1500 V的电池包

·15ch、电压、温度(热电偶)

·高精度测量电芯电压

·高速获取数据，最快每5 ms输出所有单元的数据，支持HILS(使用LR8102的UDP输出时)

【扩展性】增加模块数量，应对将来配备更多电芯的高压电池系统评估

该模块可以15ch、10ms 采样来测量电压和温度,

如果将使用的通道数限制为8ch，则可以使用5ms高速采样进行测量

每台数据采集仪最多可连接10个测量模块，扩展到150ch。

符合EIA标准的19英寸机架，1层可容纳1台主机+6个测星模块，可构建90ch此外，高性能机型LR8102通过可选的光缆连接主机，可同步10台主机的采样，最多扩展至1500ch的测星通道.

由于具备可扩展性，所以可应对将来配备更多电池电芯的高压系统的评估需求。

【绝缘性】安全测试1500V电池包的电芯电压

对地电压:DC1500V(CATII)绝缘

符合 EN IEC 61010 安全标准

虽然每个电池电芯本身的电压低至约4V，但为了安全测量目前使用的800V电池包中每个电芯的电压，需要最大额走对地电压为DC 800 V或更高的测是仪器.

M7100 的最大额定对地电压为 1500V，使其能够轻松、安全地测试 800V的电池它还可以测星超过800V的电池包和超过1000V的ESS等储能系统中每个电芯的电压和温度

【高速性】最快可以每 5 ms 的速度一次性输出所有电芯数据并支持HILS:使用 LR8102 时

使用 UDP 通信(*1)可以将数据持续高速传输到主机系统。

它以最快 5 ms 的速度(*2) 执行高速采样并输出即时数据,

*1:UDP通信是可以与数据采集仪LR8102一起使用的功能

*2:可以在测星通道为1ch 至 8ch 时设晋5 ms 采样。(仅电压)

数据采集仪可以最快5 ms的间隔持续获取测星的电芯电压数据，因此该数据可用于HILS等实时模拟。此外，还可以通过观测使用功率测星模块M7103测星出来的总电压和单节电芯电压的适配度，来全面分析充放电的特性。

【测量性能】可准确测量电池电芯电压

因为测是模块的信号输入电阻设计成至少 100 MΩ，所以能尽可能最大限度地减少数据采集仪的泄漏电流此外，还配备了锂电池的6V量程和燃料电池的2V星程，可以18bit的A/D分辨率高精度测星电芯电压
