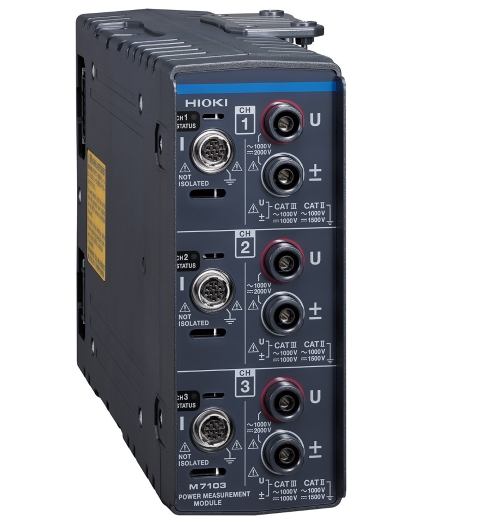

HIOKI日置功率测量模块M7103的特点

●  保证精度DC1500V
● 19英寸机架4U尺寸空间最多可容纳12个通道
● 可从12个通道扩展到最多10套120个通道

● 通过多同步源协同技术实现稳定的效率测量

高压测量无需差分探头，实现高精度测量

为了降低设备搭建成本和输电损耗，光伏逆变器越来越多地在高压下使用。因此，测量光伏逆变器需要能够测量高电压的仪器。

M7103支持DC 1500 V CAT Ⅱ/DC 1000 V CAT Ⅲ，可直接输入高电压进行安全测量。另外，通过直接输入，可确保高达DC 1500 V的精度，从而保证光伏逆变器检测的质量。

适用于光伏逆变器生产线的模块式功率测量仪器

M7103 可在 19 英寸机架 4U 大小的空间内提供多达 12 个通道的多点功率测量，为光伏逆变器生产线节省了空间和成本。主机采用模块化设计，客户可以自行添加或更换模块。这样就能灵活对应光伏逆变器生产线的搭建需求。

测量多路MPPT组串式逆变器的效率

为能最大限度的提高光伏系统的发电量，正在不断推进多路组串式逆变器的开发。多路组串式逆变器使用MPPT控制工作点，从而使每个组串产生最大电力。在生产线上，为了检查各个MPPT是否正常工作，需要进行多点测量。通过利用LR8102的同步功能，M7103最多可同时测量120个通道的功率。此外，同步源共享功能还可提供稳定的效率测量。

【绝缘性】安全测试1500V电池包的电芯电压

对地电压：DC 1500V（CATⅡ）绝缘

符合EN IEC 61010的标准

M7103因为对地最大额定电压为1500V，所以可以轻松支持800V的电池测试。

另外，可测量800V以上的新一代电池包和1000V以上的储能系统（如ESS）的各电芯电压和温度。

【高速性】最快速度每5ms输出一次全电芯的数据，支持HILS:使用LR8102时

通过UDP通信（*1）可以高速地将数据不断传输到上位系统。

以最快5ms进行高速采样，并立即输出数据。

*1:UDP通信是数据采集仪LR8102可使用的功能。

由于能够以最快5ms的间隔不断获取数据采集仪所测量的电芯电压的实时数据，因此，HILS等实时模拟中可以利用该数据。此外，还可以通过观测使用功率测量模块M7103测量出来的总电压和单节电芯电压的适配度，来全面分析充放电的特性。
