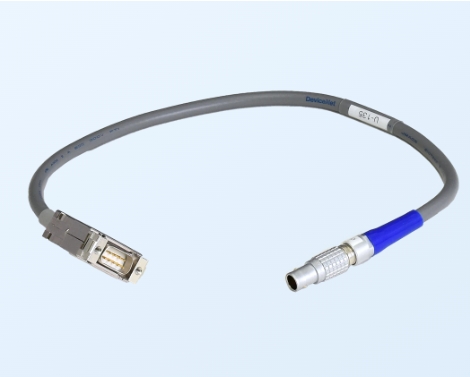

日本KYOWA共和U-135 LEMO接头 - D-Sub9针公头的特点

日本 KYOWA 共和 U-135 的 LEMO 接头与 D-Sub9 针公头组合，是其精密测量系统中针对复杂信号传输需求的定制化解决方案。尽管公开技术文档有限，但结合 KYOWA 的技术积累和接口设计逻辑，可从以下维度解析其核心特性：

一、LEMO 接头的工程化设计

1. 高频信号传输能力

LEMO 接头采用3.5mm 同轴结构，支持50Ω/75Ω 阻抗匹配，可在 0-4GHz 频段内实现低损耗信号传输7。U-135 的 LEMO 接口可能针对应变测量优化，例如：

动态应变捕捉：配合 24 位 AD 转换，可在 20kHz 采样率下稳定传输微应变信号（如 1000×10⁻⁶应变量）。

多通道同步：通过 LEMO 的多芯设计（如 B 系列 21 芯），可同步连接多个传感器（如应变片、加速度计），适用于结构健康监测场景。

2. 极端环境适应性

LEMO 的Push-Pull 自锁系统和IP67 防护等级，使其在振动（5G）、冲击（50G）和 - 40℃~+105℃温度范围内保持连接稳定7。例如：

风电叶片检测：在高湿度环境中，LEMO 接口的镀金触点（厚度≥3μm）可抵御盐雾腐蚀，确保长期户外使用可靠性。

汽车碰撞试验：快速插拔设计（寿命＞5000 次）支持频繁更换传感器，减少停机时间。

3. 模块化扩展能力

LEMO 接头可与 KYOWA 的适配器（如 ADP-4014G 系列）组合，实现BNC 转 LEMO或光纤转 LEMO的信号转换，扩展应用场景23。例如：

长距离传输：通过 LEMO 光纤适配器，可将信号传输距离延长至 1km，适用于桥梁、隧道等分布式监测项目。

二、D-Sub9 针公头的兼容性优化

1. 控制信号整合

DB9 接口支持RS-232/RS-485 协议，可连接 PLC、计算机或数据记录仪（如 UCAM-60CM14），实现：

参数配置：通过 DB9 传输桥路类型（全桥 / 半桥）、滤波参数等指令。

数据回传：将应变测量结果（如工程单位）实时传输至上位机，支持 CSV/XML 格式导出13。

2. 电源与触发信号管理

DB9 的 9 个引脚可能分配如下：

电源输入：12V DC（±10%）为传感器供电。

触发信号：TTL 电平输入 / 输出，支持外部设备（如激光位移计）同步采集。

状态指示：通过 LED 引脚反馈设备工作状态（如校准完成、过载报警）。

3. 标准化连接

DB9 的螺丝锁定机制确保连接稳固，符合工业标准（如 IEC 60807-2），适用于需要频繁插拔的场景（如实验室设备维护）。
