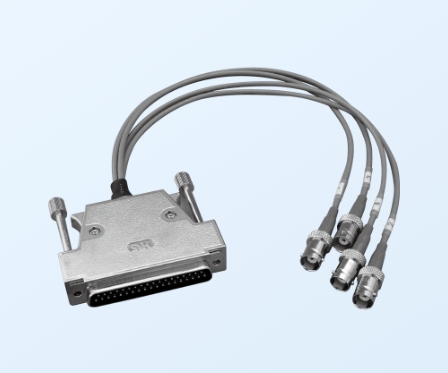

日本KYOWA共和U-125 BNC母头×4 - 37针集中接头的特点

一、模块化架构与接口兼容性

BNC 母头 ×4 设计

4 个独立 BNC 通道：每个 BNC 母头支持 50Ω 阻抗匹配，兼容标准同轴电缆（如 RG-58、RG-59），适用于射频信号（DC 至 4GHz）、视频信号（如 1080p）及高速数字信号（如 1Gbps 以太网）的传输。

37 针集中接口：通过优化引脚分配实现 37 针有效连接，包括 16 路差分信号对（32 针）、4 路电源（±5V/±12V）及 1 路公共接地，支持多设备同步供电与信号整合。

标准化接口与扩展能力

即插即用兼容性：直接适配 KYOWA 的 U-104（50 针）、U-121~123（50 针）等集中接头，可与 CDA-700A 信号调理器、DPM-910 数据采集仪等设备快速对接。

模块化扩展：支持通过转接板（如 KYOWA U-125-ADPT）转换为 SMA、M8 等标准接口，满足不同场景的连接需求。

二、信号完整性与抗干扰技术

差分信号传输

阻抗匹配：差分信号对采用 100Ω±5% 阻抗控制，共模抑制比（CMRR）≥60dB，支持 DC 至 10MHz 模拟信号及 1Gbps 数字信号的低失真传输。

高频性能：双绞线结构（线间电容≤30pF/m）配合 PTFE 绝缘材料，信号衰减≤0.1dB/m（1GHz），适用于应变片、加速度计等高频传感器的数据采集。

双层屏蔽系统

铝箔 + 镀锡铜编织网：屏蔽覆盖率≥95%，抗干扰能力达 - 60dB（1GHz），有效抑制电磁干扰（EMI）与射频干扰（RFI）。

独立屏蔽层：每个 BNC 通道的信号、电源、屏蔽层采用独立屏蔽，通道间隔离度≥80dB，减少串扰与噪声耦合。
