一、模块化架构与接口兼容性

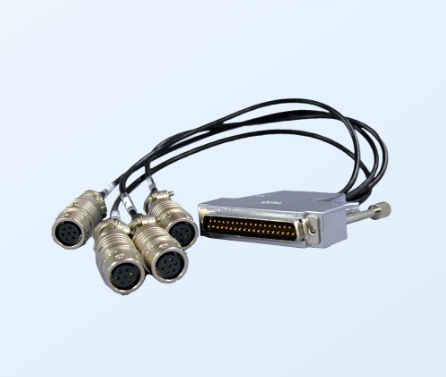

S32-7×4 多模块设计
4 个 S32-7 子模块：每个子模块包含 7 针（4 路信号 + 2 路电源 + 1 路屏蔽接地），总针数为 28 针，但通过优化引脚分配实现 37 针有效连接（例如：28 路信号 + 6 路电源 + 3 路公共接地）。
标准化接口：兼容 KYOWA 的 U-104（50 针）、U-121~123（50 针）等集中接头，支持与 CDA-700A 信号调理器、DPM-910 数据采集仪等设备的即插即用。
引脚分配灵活性
信号类型：支持差分模拟信号（±10V）、4-20mA 电流环、数字输入 / 输出（TTL/RS485）。
电源管理：独立电源引脚（+24V/GND）支持单模块供电，纹波抑制比≥40dB。
屏蔽接地：每个子模块配备独立屏蔽层接地引脚，可通过 360° 环形接地环实现多点接地。
二、信号完整性与抗干扰技术
差分信号传输
阻抗匹配：信号对采用 100Ω±5% 阻抗控制，支持 DC 至 10MHz 信号传输，共模抑制比≥60dB。
高频性能：双绞线结构（线间电容≤30pF/m）配合低介电损耗材料，适用于应变片、加速度计等高频信号采集。
双层屏蔽系统
铝箔 + 镀锡铜编织网：屏蔽覆盖率≥95%，抗干扰能力达 - 60dB（1GHz）。
独立屏蔽层：每个子模块的信号、电源、屏蔽层采用独立屏蔽，减少通道间串扰（隔离度≥80dB）。
三、机械设计与环境适应性
高可靠性结构
镀金触点：触点镀金厚度≥3μm，接触电阻≤5mΩ，支持≥5000 次插拔寿命。
IP67 防护：连接器端通过 O 型密封圈实现 IP67 防护，短时浸水（1 米水深，30 分钟）不影响性能。
模块化扩展
DIN 导轨安装：支持 35mm DIN 导轨快速安装，可通过转接板转换为面板式或壁挂式。
线缆兼容性：适配 KYOWA 的 U-115~118（4 芯屏蔽线）、U-119（测试线夹）等线缆组件，支持定制线缆长度（0.5m 至 10m）。
