一、接口架构与信号传输能力

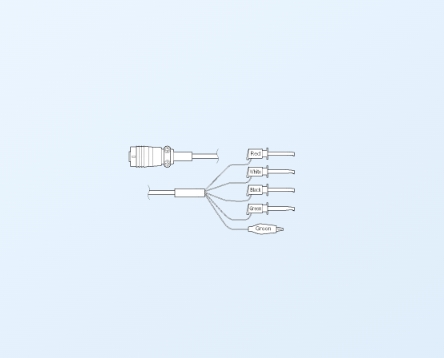

P12-7 圆形连接器
7 针模块化设计：支持 4 路差分信号（S1-S4）、2 路电源（+12V/GND）、1 路屏蔽接地，兼容 KYOWA 的 U-104 集中接头与 U-111 BNC 多通道接口，实现标准化系统集成。
镀金触点：触点镀金厚度≥3μm，接触电阻≤5mΩ，支持≥5000 次插拔寿命，确保长期稳定连接。
4 芯 + 1 芯线缆结构
信号传输：4 芯采用 24AWG 镀锡铜导体（截面积 0.25mm²），双绞线结构（线间电容≤30pF/m），支持 DC 至 10MHz 信号传输，适用于应变片、热电偶等模拟信号采集。
鳄鱼夹独立接地：1 芯专用鳄鱼夹（镀镍钢材质，弹簧张力 2N），可直接连接设备外壳或接地桩，减少地环路干扰。
二、机械设计与环境适应性
测试线夹与鳄鱼夹特性
测试线夹：材质：镀金铜合金夹头，抗腐蚀能力达 200 小时盐雾测试。
夹持范围：0.1-5mm 直径测试点，支持 PCB 焊盘、香蕉插头等多种接口。
绝缘保护：硅橡胶护套（耐温 - 40℃至 + 125℃），耐压 1000V AC。
鳄鱼夹：夹口设计：锯齿状夹口（宽度 8mm），可牢固夹持裸线、端子排等不规则表面。
引线长度：独立引线长度 30cm，支持灵活接地。
线缆与防护性能
双层屏蔽：铝箔 + 镀锡铜编织网（覆盖率≥90%），抗干扰能力达 - 60dB（1GHz）。
防护等级：IP67（连接器端），短时浸水（1 米水深，30 分钟）不影响性能。
弯曲寿命：支持≥5 万次弯曲循环（半径 20mm），适合移动测试场景。
三、信号完整性与抗干扰技术
差分信号传输
4 芯信号对采用 100Ω±5% 阻抗匹配，支持 ±10V 电压信号与 4-20mA 电流环，共模抑制比≥60dB。
电源引脚纹波抑制比≥40dB，支持稳定供电（±12V/500mA）。
接地与屏蔽设计
鳄鱼夹独立接地路径，配合线缆屏蔽层 360° 环形接地，形成完整的电磁屏蔽系统。
可通过 KYOWA 的 U-119-TERM 终端模块（100Ω/50Ω 可选）消除信号反射。
