物理结构与信号传输特性

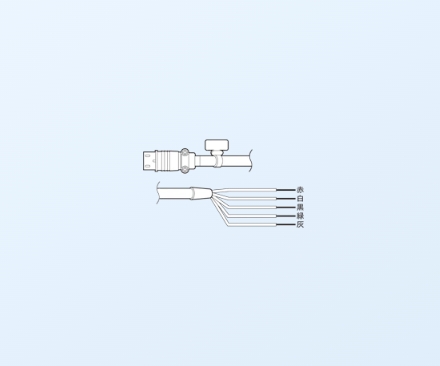

4 芯 + 屏蔽层设计
导体配置：采用 4 根 24AWG 镀锡铜导体（截面积 0.25mm²），其中 2 对差分信号对（±Vout）和 2 根电源线（+12V/GND），支持同时传输信号与供电。
屏蔽系统：双层屏蔽结构（铝箔 + 镀锡铜编织网，覆盖率≥95%），配合前端裸线设计的屏蔽层接地处理，抗干扰能力达 - 60dB（1GHz），适合复杂电磁环境。
S32-7 接口兼容性
接口类型：采用 KYOWA 专利的 S32-7 圆形连接器（7 针），兼容 U-104、U-111 等系列集中接头的 7 针子模块，支持快速插拔与标准化布线。
引脚定义：7 针分为 4 路信号（S1-S4）、2 路电源（+12V/GND）、1 路屏蔽层接地，支持用户自定义信号分配。
信号完整性与抗干扰技术
阻抗匹配与高频性能
差分信号对：双绞线结构（线间电容≤30pF/m），阻抗 100Ω±5%，支持 DC 至 10MHz 信号传输，适用于应变片、加速度计等模拟信号采集。
电源稳定性：电源线采用独立屏蔽，纹波抑制比≥40dB，支持稳定供电（±12V/500mA）。
屏蔽与接地设计
前端裸线处理：线缆末端预留 20mm 裸线，便于用户直接焊接或压接至设备，屏蔽层采用 360° 环形接地环，减少地环路干扰。
线缆材料：绝缘层为聚氯乙烯（PVC），耐温 - 20℃至 + 85℃，护套采用聚氨酯（PUR），耐磨耐油，适合工业环境。
机械与环境适应性
耐用性设计
弯曲寿命：支持≥10 万次弯曲循环（半径 50mm），导体采用多股绞合结构（32/0.10mm），柔韧性优异。
防护等级：IP67 防护（连接器端），短时浸水（1 米水深，30 分钟）不影响性能。
安装便利性
模块化扩展：通过 S32-7 接口可直接连接 KYOWA 的 U-104 集中接头，或通过转接器转换为 BNC、SMA 等标准接口。
标识清晰：线缆外皮印有连续米标与色环标识，便于布线管理。
