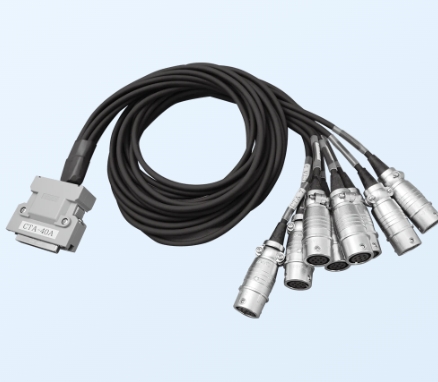

日本KYOWA共和U-104 S32-7×8 - 50针集中接头的特点

接口与信号传输特性

50 针高密度设计

采用 50 针圆形连接器，支持 32 路信号通道（S32）及 18 路辅助功能引脚（如电源、接地、屏蔽），适用于应变片、温度传感器、压力变送器等多通道数据采集场景。引脚排列为 7×8 矩阵（7 行 8 列），总针数 50，便于标准化布线和模块化扩展。

信号完整性保障

阻抗匹配：支持 50Ω/75Ω 可选阻抗，兼容高频信号传输（如 10MHz 以上），减少反射和损耗。

屏蔽设计：金属外壳与线缆屏蔽层形成双层电磁屏蔽，抗干扰能力达 - 60dB（1GHz），适合复杂电磁环境。

镀金触点：触点镀金厚度≥5μm，接触电阻≤5mΩ，抗氧化和耐腐蚀性能优异，确保长期稳定连接。

机械与环境适应性

紧凑耐用结构

外壳材质：采用铝合金压铸外壳，表面氧化处理，耐冲击（IP67 防护等级），可承受 1000g 振动（5-2000Hz）。

尺寸重量：直径约 50mm，长度 70mm，重量约 400g，便于集成到设备机柜或移动测试平台。

快速连接机制

螺纹锁定：采用 M12×1 螺纹接口，通过旋转 1/4 圈实现快速锁定，防松脱设计适合振动环境。

防误插结构：键槽定位设计避免引脚错位，降低安装错误风险。

应用场景与兼容性

典型应用

工业自动化：连接 PLC、分布式 I/O 模块，实现生产线状态监控。

汽车测试：同步采集发动机、变速箱等多部位传感器信号，支持台架试验和路试。

科研仪器：作为多通道数据采集系统的前端接口，适配示波器、频谱分析仪等设备。

兼容性

设备兼容：支持与 KYOWA 的 DPM-910 系列数据采集仪、CDA-700A 信号调理器直接连接。

线缆扩展：可通过 KYOWA 的 S32-7×8 转接线缆（如 5 米、10 米规格）延长传输距离，或通过转接器转换为 BNC、SMA 等接口。
