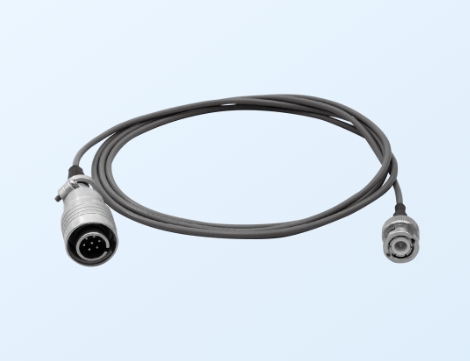

日本KYOWA共和U-15 P12-7 - BNC公头电缆的特点

一、功能定位与核心技术特性

1. 接口转换与信号传输

P12-7 母头适配：

电缆一端采用P12-7 母头（5 孔圆形连接器），兼容 KYOWA 的应变片传感器（如 KFG 系列）、扭矩传感器（如 TPS-A 系列）及放大器（如 MCF-16B）。该接口支持应变片信号（mV/V）、电压信号（±10V）及数字信号（RS485）的传输。

BNC 公头输出：

另一端为BNC 公头，可直接连接示波器、频谱分析仪等标准 BNC 设备，支持高频信号（DC~4GHz）的稳定传输。BNC 接口的卡口式锁定机制确保连接牢固，接触电阻≤5mΩ。

2. 电气性能与抗干扰设计

阻抗匹配与带宽：

采用50Ω 标准阻抗设计，适配高频信号传输需求（如动态应变测量、射频信号），可有效抑制信号反射与衰减。带宽范围DC~4GHz，支持快速动态信号（如振动、冲击测试）的波形完整性。

低插入损耗：

通过镀金触点（厚度 3μm）与低介电损耗绝缘层（如聚乙烯），插入损耗≤0.5dB（1GHz 时），满足精密测量需求。

双层屏蔽结构：

内置铝箔 + 编织网双重屏蔽，屏蔽效能≥85dB，可有效抑制电磁干扰（EMI）与射频干扰（RFI）。例如，在变频器附近使用时，信号失真度可控制在 0.1% 以下。

3. 机械可靠性与环境适应性

抗弯折与耐用性：

电缆采用多股镀锡铜芯（7/0.2mm），配合聚氨酯（PU）护套，可承受 10 万次弯曲测试（半径 10mm），适合机器人关节等动态场景。

环境防护：

工作温度范围 **-30℃~105℃**，IP65 防护等级，可在潮湿、多尘环境中稳定运行。抗振性（3G，5~200Hz）与抗冲击性（15G）通过 IEC 60068-2-6 测试。

二、典型应用场景

1. 工业自动化与测试

机器人关节控制：

连接六维力传感器（如 LFM-A 系列）与控制器，支持实时力控信号传输，响应时间≤1μs。

半导体制造：

在晶圆切割设备中传输激光位移传感器信号，精度可达纳米级。

2. 科研与实验室

材料动态测试：

配合应变片（如 KFG 系列）与动态信号采集仪，实现材料疲劳测试中的高频应变信号分析（10kHz 以上）。

医疗设备：

在 MRI 设备中传输梯度线圈信号，屏蔽效能满足医疗电磁兼容（EMC）标准。

3. 汽车与航空航天

发动机测试：

连接扭矩传感器（如 TPS-A 系列）与 MCF-16B 放大器，支持 10kHz 动态扭矩信号采集。

飞机结构健康监测：

在机翼振动测试中传输加速度传感器信号，支持长期高温环境（-20℃~80℃）下的稳定监测。
