一、功能定位与技术特性
1. 接口转换与信号传输

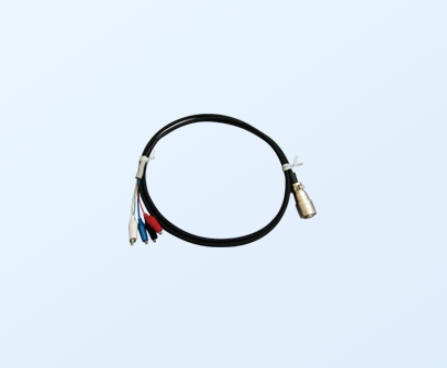

P12-7 母头适配：
电缆一端采用P12-7 母头（5 孔圆形连接器），兼容 KYOWA 的应变片传感器（如 KFG 系列）、扭矩传感器（如 TPS-A 系列）及放大器（如 MCF-16B）22。该接口支持应变片信号（mV/V）、电压信号（±10V）及数字信号（RS485）的传输。
芯鳄鱼夹设计：
另一端为4 芯鳄鱼夹，可快速连接至测试点或原型设备，支持动态信号（如振动、冲击）与静态信号（如压力、位移）的临时采集。鳄鱼夹采用镀金触点，接触电阻≤5mΩ，确保信号稳定性。
2. 电气性能与抗干扰能力
导体与屏蔽：
采用7/0.2mm 多股镀锡铜芯，直流电阻≤10Ω/km，支持 10kHz 以下信号传输。电缆内置铝箔 + 编织网双层屏蔽，屏蔽效能≥85dB，可抑制变频器、电机等设备的电磁干扰（EMI）。
带宽与过载保护：
带宽范围DC~10kHz，满足工业自动化场景需求。输入过压保护（±30V）可防止传感器损坏。
3. 机械可靠性
电缆材质：
护套采用聚氨酯（PU）材料，耐油、耐磨损，工作温度范围 **-30℃~105℃**。通过 10 万次弯曲测试（半径 10mm），适合机器人关节等动态场景。
鳄鱼夹特性：
鳄鱼夹夹力≥5N，可牢固夹持直径 1~5mm 的导线或金属件，内置弹簧结构确保长期使用不松弛。
二、典型应用场景
1. 实验室与研发测试
原型验证：
快速连接应变片与数据采集设备，验证传感器性能。例如，在材料疲劳测试中，U-12 可临时连接 KFG 应变片与 CDV-900A-DC 放大器，支持 10kHz 高频信号分析。
故障排查：
配合 WDS-500BE 传感器校验器1，检测传感器输入输出电阻及绝缘电阻，定位故障点。
2. 工业现场维护
设备检修：
在数控机床或工业机器人停机维护时，使用 U-12 连接传感器与便携采集仪（如 EDX-12A），快速诊断信号异常。
临时扩展：
当设备接口不足时，通过鳄鱼夹分线，实现多通道同步采集（如 12 路激光测厚仪信号）。
3. 教育与培训
教学演示：
在高校实验室中，学生可通过 U-12 连接应变片与示波器，直观理解信号传输原理。鳄鱼夹的易用性降低了操作门槛。
三、选型建议与替代方案
1. 接口与信号匹配
引脚定义：
P12-7 母头的 5 个引脚中，4 芯用于信号传输（如 3 路差分信号 + 1 路电源），1 芯为屏蔽地。鳄鱼夹 4 芯对应分配为：2 路信号（±）、1 路电源（+）、1 路地（GND）。
信号类型：应变片信号：需配合 KYOWA 的应变片适配器（如 N-129）将 mV/V 信号转换为 ±10V 或 RS485 协议。
电压信号：直接连接放大器（如 MCF-16B），支持 ±10V 输入。
2. 替代方案
长距离传输：
若需超过 10 米，可选用 KYOWA 的N-136 RS485 延长电缆，支持 200 米内的可靠通信。
高频需求：
若需更高带宽（如 12GHz），可考虑 KYOWA 的U-59 电缆（BNC 接口），适配毫米波雷达等设备。
