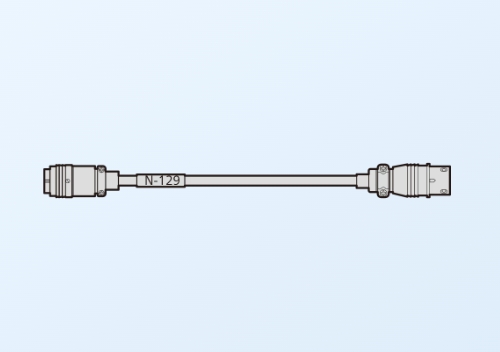

一、N-129：信号适配器
功能定位
N-129 是 KYOWA 专为工业自动化场景设计的多协议信号适配器，支持不同接口类型（如 BNC、MDR、IDC）的信号转换与电气隔离。其核心作用是实现传感器输出信号与数据采集设备（如 MCF-16B 放大器）的协议匹配，确保信号传输的稳定性与抗干扰能力。
技术特性
接口兼容性
输入接口：支持 P12-7 母头（5 孔圆形）、S32-7 母头（7 孔矩形）及 IDC 压接端子。
输出接口：提供 MDR 26 针、BNC 等工业标准接口，适配 KYOWA 的 MCF 系列放大器及第三方数据采集设备。
协议转换：支持应变片信号（mV/V）、电压信号（±10V）与数字信号（RS485）的双向转换。
电气性能
带宽：DC~10kHz，满足静态与低频动态信号传输需求。
抗干扰：内置 LC 滤波器，抑制 50/60Hz 工频干扰，信噪比（SNR）≥60dB。
过载保护：输入过压保护（±30V），防止传感器损坏。
物理规格
尺寸：70mm×40mm×25mm（不含接头），采用紧凑型金属外壳（IP65 防护）。
电缆长度：标配 1.5 米，支持定制（最长 10 米）。
重量：约 150g，适合嵌入式安装。
典型应用
汽车测试：连接扭矩传感器（如 TPS-A 系列）与 MCF-16B 放大器，实现发动机动态扭矩信号的隔离传输。
航空航天：在飞机结构疲劳测试中，适配应变片与动态信号采集仪，支持高温环境（-20℃~80℃）下的长期监测。
二、4109P：工业级信号电缆
功能定位
4109P 是 KYOWA 推出的高柔性屏蔽电缆，专为传感器与放大器之间的长距离信号传输设计。其核心优势在于抗电磁干扰（EMI）与机械耐久性，适用于工业机器人、数控机床等复杂环境。
技术特性
导体与屏蔽设计
导体：采用 7/0.2mm 多股镀锡铜芯，直流电阻≤10Ω/km，支持高速信号传输（10MHz 以上）。
屏蔽层：双层屏蔽（铝箔 + 编织网），屏蔽效能≥85dB，有效抑制变频器、电机等设备的干扰。
绝缘层：采用聚氨酯（PU）材料，耐油、耐磨损，工作温度范围 - 30℃~105℃。
接口配置
标准配置：一端为 P12-7 公头，另一端为 S32-7 母头，支持即插即用。
定制选项：可根据需求配置 BNC、D-SUB 等接头，或增加防水连接器（IP67）。
机械性能
耐弯折：通过 10 万次弯曲测试（半径 10mm），适合机器人关节等动态场景。
抗拉强度：可承受 50N 拉力，内置凯夫拉纤维增强。
典型应用
工业机器人：连接六维力传感器（如 LFM-A 系列）与控制器，支持实时力控信号传输。
医疗设备：在 MRI 设备中传输梯度线圈信号，屏蔽效能满足医疗电磁兼容（EMC）标准。
三、S32-7：精密连接器
功能定位
S32-7 是 KYOWA 自主研发的7 孔矩形连接器，专为高精度传感器设计。其核心优势在于高密度引脚布局与高可靠性接触，适用于多通道信号同步传输。
技术特性
引脚定义与兼容性
引脚数量：7 针（3 路差分信号 + 2 路电源线 + 2 路地线）。
引脚间距：2.54mm，支持 0.1mm² 细导线压接。
适配型号：直接连接 KYOWA 的 LCTB-A 系列应变片传感器、CDV-900A-DC 放大器等设备。
材料与工艺
外壳：锌合金镀镍，抗盐雾腐蚀（48 小时）。
触点：镀金处理（厚度 3μm），接触电阻≤5mΩ。
密封：采用硅橡胶密封圈，防护等级 IP65。
机械性能
插拔寿命：≥5000 次，卡口锁定机制可承受 50N 插拔力。
振动测试：通过 IEC 60068-2-6 标准（5~55Hz，5G）。
典型应用
半导体制造：在晶圆切割设备中连接激光位移传感器，支持纳米级精度信号传输。
新能源测试：在锂电池极片测厚系统中，同步传输 12 路激光测厚仪信号。
四、系统配套与选型建议
1. 配套使用场景
汽车碰撞测试：
N-129将加速度传感器（如 LTS-A 系列）的 ±5V 信号转换为 RS485 协议，通过4109P 电缆连接至 MCF-16B 放大器，实现多通道同步采集。
航空发动机测试：
S32-7 连接器直接适配应变片（如 KFG 系列），通过4109P 电缆传输至 CDV-900A-DC 放大器，支持 10kHz 高频信号分析。
2. 选型注意事项
接口匹配：确认设备接口类型（如 P12-7、S32-7），避免因引脚定义不符导致信号传输失败。
环境参数：根据工作温度、湿度及机械应力选择对应防护等级（IP65/IP67）的电缆与连接器。
信号类型：动态信号（如振动）需选择带宽≥10kHz 的电缆（如 4109P），静态信号可选用普通屏蔽电缆。
3. 替代方案
若 S32-7 连接器缺货，可选用U-59 电缆（BNC 接口）配合N-117 适配器实现信号转换。
长距离传输（>100 米）时，建议使用N-
