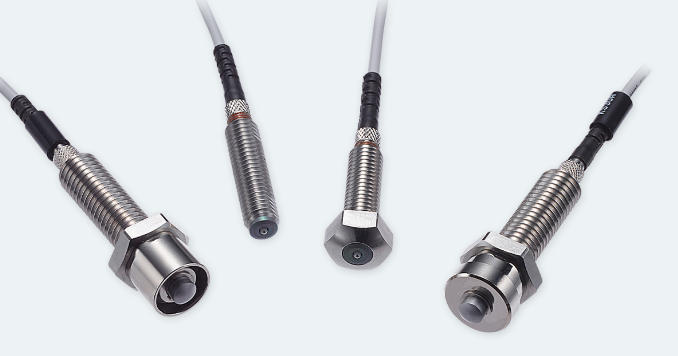

日本美德龙METROL接触式传感器P08系列CSP087B-ADL-0.5-CHH

日本美德龙METROL接触式传感器P08系列

一、产品概述

二、核心技术特点

1. 超高重复定位精度

   重复定位精度可达 0.5μm，触发点位无回程迟滞，多次触碰触发位置完全一致，微米级定位场景不会出现信号偏移。

2. 无源机械触点，无需放大器

   内部采用贵金属金触点结构，无需外接信号放大模块，可直接接入 PLC、继电器回路，接线简单，长期运行无温漂。

3. 低触碰压力

   标准触发接触力仅 1N，检测薄片、精加工软质工件、光学镜片、陶瓷件时不会压伤工件表面。

4. 严苛工况防护

   防护等级 IP67，可抵御切削液、机床油污、金属碎屑、水雾侵入，能直接安装在机床加工腔内部长期使用。

5. 超长机械寿命

   机械动作寿命可达 300 万次以上，触点耐磨不易氧化，设备长期连续运行无需频繁更换。

6. 材质通用性强

   依靠物理触碰触发，金属、塑料、石墨、陶瓷、树脂等任何材质工件均可检测，区别于电感式传感器仅能识别金属的局限。

三、详细规格参数

1. 机械尺寸

   安装螺纹规格 M8×0.5，传感器外径 8mm；标准总长 48.8mm；有效总行程 3mm；标配出线电缆长度 3m，可按需定制线缆长度。

   外壳为不锈钢材质，触碰测头采用碳化钨耐磨材质。

2. 电气规格

   触点分常开 NO、常闭 NC 两种输出形式；分 2 芯普通线缆、3 芯带 LED 指示灯线缆版本；

   无源开关触点，适配交直流通用低压控制回路；工作环境温度 0℃~+80℃。

3. 主流型号区分

• P08SB-A：常开触点，无指示灯

• P08SB-AL：常开触点，自带触发 LED 指示灯

• P08DB-B：常闭触点，无指示灯

• P08DB-AL：常闭触点，自带触发 LED 指示灯

四、工作原理

五、典型应用场景

1. 数控机床领域

   加工中心 Z 轴原点回归、刀具破损检测、自动对刀仪、工作台限位、工装夹具夹紧到位确认、磨床砂轮磨损监测。

2. 自动化生产线

   机械手精准定位、汽车焊装工装到位检测、薄片物料重叠防错、流水线工件有无判定。

3. 精密检测设备

   光学零部件端面定位、微型精密零件高度差测量、半导体设备位移补偿校正。

六、安装与接线要点

1. 采用 M8 螺纹螺母锁紧固定，测头正对工件触碰方向，预留不小于 0.5mm 压缩余量；

2. 2 芯线缆仅传输开关信号；3 芯线缆可同时接入指示灯供电回路，触发后亮灯直观查看工作状态；

3. 无源触点无需供电，可直接接入 PLC 数字输入端子，无需额外加装中继、信号放大器。
