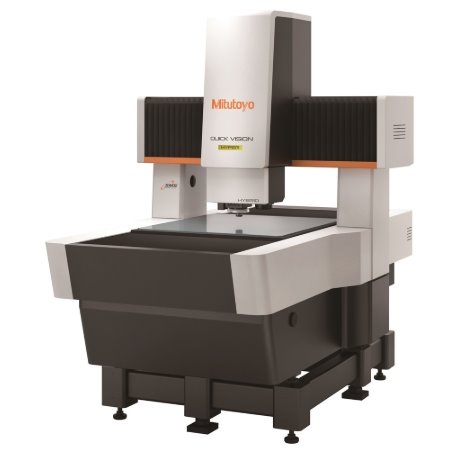

日本MITUTOYO三丰QVTP APEX多传感器型号QVT1-X302P1L-E

价格咨询：18684999873

货号: #QVT1-X302P1L-E

库存: 100件

日本MITUTOYO三丰、QVTP APEX

规格选项:


  • 测量场景。


    • 高分辨率与重复精度：搭载三丰 Hyper Vision 技术，分辨率可达 0.1μm 级，重复精度可达 ±0.2μm。X/Y 轴搭载分辨率达 1nm 的光栅尺，能捕捉零部件的微小尺寸特征。

    • 测量范围：为 302×302×150mm，其 302mm×302mm 大行程工作台可支持复杂工件全自动扫描测量。

  • 光学系统配置

    • 高像素全局快门传感器：采用 500 万像素全局快门 CMOS 相机，避免高速测量时的运动模糊，快速采集清晰图像，以支持快速精密测量。

    • Multi-Zone 多区域对焦技术：可于单次扫描期间，同时获取不同景深区域的清晰图像，能妥善解决曲面检测的对焦问题，有效提高复杂三维轮廓的测量效率与准确性。

  • 适应环境能力

    • 主动式热补偿：设备内置 16 个温度传感器，能实时监测环境变化。借助主动式热变形补偿算法，其可在 15-35℃的环境下稳定工作，保持 ±0.2μm 级的测量稳定性。

    • 主动防振系统：可抵消 5-100Hz 频率范围的振动干扰，无需特殊隔振设施，即可于车间现场达成实验室级的测量精度。

  • 机械结构设计：采用天然花岗岩基座与零膨胀陶瓷导轨，热膨胀系数低于 0.5μm/m・℃，受环境温度影响小，并能为测量系统提供稳定支撑，抑制外力冲击和测量运动带来的振动。

  • 智能软件功能：配置 Metrology 4.0 智能软件平台，拥有 AI 辅助特征自动识别功能，可识别超 300 种几何特征。支持将实测数据和 CAD 模型开展 3D 实时比对，偏差映射可视化。而且其测量报告可自动生成，并能以 PDF 或 Excel 格式导出，支持对接 MES 系统。
